APC与UPC有什么区别？光纤跳线那个更好！

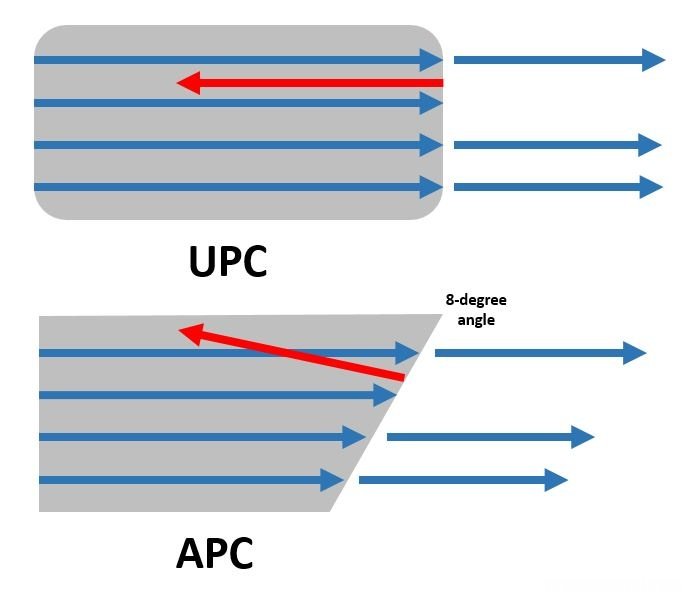

APC 和 UPC 连接器的主要区别在于光纤端面。APC 连接器的光纤端面经过 8 度角抛光；UPC 连接器经过抛光处理，无角度。然而，UPC 连接器并不完全平坦。它们有轻微的曲率，以便更好地对准核心。另一个更明显的区别是颜色。UPC 连接器为蓝色，而 APC 连接器为绿色。

文章插图
这种差异在性能方面意味着什么？使用 UPC 连接器，任何反射光都会直接反射回光源。APC 连接器的倾斜端面导致反射光以一定角度反射到包层中，而不是直接反射回光源。这会导致回波损耗存在一些差异，回波损耗是反射光的测量值，以负 dB 值表示（值越高越好）。行业标准建议 UPC 连接器回波损耗应为 -50 dB 或更大，而 APC 连接器回波损耗应为 -60 dB 或更大。

文章插图
请记住，回波损耗与插入损耗不同，插入损耗是指通过连接器或电缆长度损失的光功率。插入损耗是我们用来确定损耗预算的参数。由于 UPC 连接器的气隙比 APC 连接器更小，因此通常更容易实现低插入损耗；然而，制造技术已经显着改进，可以在 APC 连接器上创建更精确的角度，并使插入损耗更接近 UPC 连接器。
事实上，百通 FiberExpress 连接器的插入损耗与 UPC 和 ACP 单模连接器相同。我们的 FiberExpress Fusion 拼接连接器在插入损耗方面超出了标准。
Fiber ExpressFusion 拼接连接器：插入损耗光纤类型最大插入损耗最小回波损耗连接器颜色OS2 APC9微米单模0.3分贝-65分贝绿色的OS2 UPC9微米单模0.3分贝-55分贝蓝色的Fiber ExpressBrilliance 通用连接器光纤类型最大插入损耗最小回波损耗连接器颜色OS2 APC9微米单模0.5分贝-60分贝绿色的OS2 UPC9微米单模0.5分贝-50分贝蓝色的应用注意事项【APC与UPC有什么区别？光纤跳线那个更好！】某些应用对回波损耗比其他应用更敏感；他们需要 APC 连接器。例如，在较高的光学波长范围（高于 1500 纳米）（如用于 RF 视频信号的光学波长范围）中，反射光会对信号产生不利影响。这就是为什么我们看到大多数有线电视公司和其他 FTTX 提供商在室外应用中使用 APC 连接器的原因。
APC 连接器也常用于无源光学应用（GPON 和无源光学 LAN），因为许多此类系统也使用 RF 信号来传输视频。未来更高速的无源光网络和其他通过单模光纤使用更高波长的 WDM 应用也可能需要降低 APC 连接器的回波损耗。
需要注意的一件事是 APC 和 UPC 连接器不能也不应该配对。插接不仅会因纤芯不接触而导致性能不佳，而且还会损坏两个连接器。您最不想做的事情就是造成永久性的发射机损坏，尤其是对于成本较高的单模设备。
另一个要点：电缆损耗通常是系统衰减的最小影响因素。最大的损耗来自连接器。性能更高的连接器可实现更显着、更可测量且更一致的 dB 节省。
