pcie插槽作用显卡PCIe X1、X4和X8、X16的区别

PCI Express（Peripheral Component Interconnect Express），正式缩写为PCIe或PCI-e，是一种高速串行计算机扩展总线标准，旨在取代旧的PCI、PCI-X和AGP总线标准。

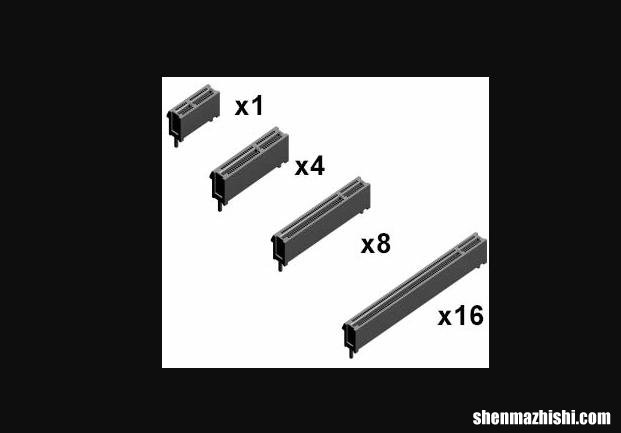

简短的回答是：

“PCIe x1”连接有一个数据通道
“PCIe x4”连接有四个数据通道
“PCIe x8”连接有八个数据通道
“PCIe x16”连接有 16 个数据通道

文章插图
连接中的数据通道越多，卡和主机之间的带宽就越大。但是，更高的通道数通常会增加成本。
PCIe 是 PCI 协议的更新版本。与 PCI/PCI-X 接口类似，PCIe 是为外围组件互连而开发的。PCIe 在几个方面与 PCI/PCI-X 不同，但本博客不会涵盖其中的大部分差异。然而，一个关键的差异将使我们能够更好地理解 PCIe 协议变体（x1、x4、x8、x16 和 x32）之间的差异。关键区别在于“并行”与“串行”数据传输。
在 PCI 和 PCI-X 架构中，所有卡都共享进出主机的并行数据线。卡速度和插槽类型之间的差异通常会导致数据速度受限。
【pcie插槽作用显卡PCIe X1、X4和X8、X16的区别】在 PCIe 架构中，每张卡都有自己的专用串行数据连接（通道）到主机。这允许每个卡连接实现独立于系统中可能活动的其他卡的带宽。通道数由PCIe协议的后缀表示（×1、×4、×8、×16、×32）。根据 PCIe 协议的版本（v1.x、v2.x、v3.0、v4.0），每条通道的速度可达 250-1969 MB/s 。
PCIe 卡始终可以在与卡具有相同或更多通道的 PCIe 插槽中运行。例如，x8 卡可以在具有 x8、x16 或 x32 通道的插槽中运行。同样，x1 卡可以在任何 PCIe 插槽中运行。

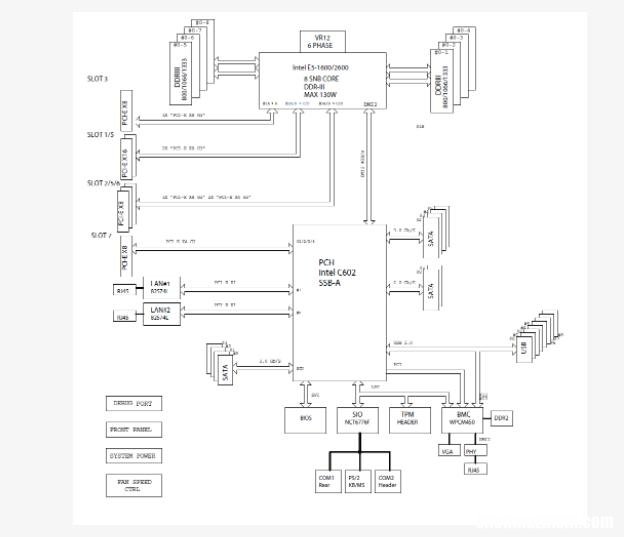

警告：有时，PCIe 插槽使用的数据通道比机械插槽类型指示的要少。例如，有时主板制造商会使用 x16 机械插槽，即使数据连接仅为 x8 。在这些情况下，更高带宽的卡仍然可以工作（例如，只有 x8 连接的 x16 插槽中的 x16 卡），如果该卡不需要额外的带宽。下图显示了 DuroPC 的RAC355中使用的主板的 PCI 连接。注意“SLOT 1/5”是 PCIe x16 插槽，但只有 x8 连接。同样，请注意“SLOT 7”如何使用 x8 插槽但只有 x4 连接。（点击图片查看大图。）

文章插图
