什么是并行端口？主板IEEE1284等标准介绍

该端口不太常见，以最初设计它的公司的名字命名为 Centronics 接口、Centronics 连接器或Centronics 端口，该端口后来由Epson开发。并行端口位于IBM 兼容计算机的背面，是一种 25 针（DB-25型）计算机接口，通常用于将打印机连接到计算机。

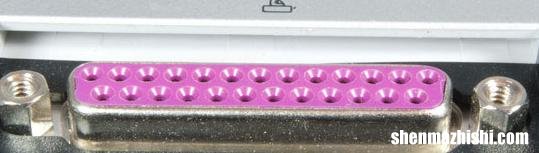

计算机上的并行端口在哪里？并行端口位于计算机背面，是主板的一部分。下面是计算机背面的 DB25 接口的示例。
笔记随着USB、FireWire和其他更快的解决方案的引入，并行端口已很少使用。此外，许多新计算机和笔记本电脑不再具有并行端口。

文章插图
识别并行端口在上图中，您可以看到DB25并行端口连接很容易识别，因为它是计算机背面最大的连接。连接件呈D字形，为母连接器，有25个孔。
并行端口模式根据您的需要和可用资源，计算机可以让并行端口在不同模式下运行。其中一些模式包括：IEEE-1284（自动）、Centronics 模式、半字节模式、SPP（单向）、双向、EPP和ECP 。
并行端口概述DB25 连接器具有 8 位数据总线和最大电缆长度 15 英尺。尽管有 50 英尺电缆，但不建议使用这些电缆，因为它可能会造成连接和数据信号不良。以下是有关该连接器上每个引脚的附加信息。上图中标识了引脚 1 至 25 。
别针目的引脚 1-频闪引脚 2+数据位0引脚 3+数据位1引脚 4+数据位2引脚 5+数据位3引脚 6+数据位4引脚 7+数据位5引脚 8+数据位6引脚 9+数据位7引脚 10-承认引脚 11+忙针脚 12+纸端针脚 13+选择针脚 14-自动进给引脚 15-错误针脚 16-初始化打印机针脚 17-选择输入针脚 18-数据位 0 返回（GND）针脚 19– 数据位 1 返回 (GND)针脚 20– 数据位 2 返回 (GND)针脚 21-数据位 3 返回（GND）针脚 22-数据位 4 返回（GND）针脚 23-数据位 5 返回（GND）针脚 24-数据位 6 返回（GND）针脚 25-数据位 7 返回（GND）以下是对上述每个目的的解释。
Pin1 – 信号低时数据确认。
引脚 2-9 – 数据传输引脚。
引脚 10 – 确认数据已完成处理，当信号为高电平时表示已准备好进行更多处理。
引脚 11 – 当信号变高时表示打印机已接受数据并正在处理数据。一旦该信号变低并且引脚 10 变高，就可以接受更多数据。
针脚 12 – 信号高时打印机卡纸，如果打印机卡纸则无信号。
针脚 13 – 当高信号打印机指示它已在线并准备好打印时。
引脚 14 – 当低信号 PC 指示打印机在每行后插入换行符。
引脚 15- 打印机向计算机发送数据，告知发生错误。
引脚 16 – 当低信号时 PC 请求打印机启动内部重置。
引脚 17 – 当信号为低电平时，PC 已选择打印机，并且应准备好数据作为回报。
引脚 18-25 – 接地。
并行端口是用来做什么的？如今，并行端口已广泛被USB 端口取代。不过，下面列出了与并行端口一起使用的各种硬件组件。
打印机- 并行端口最常见的用途。
扫描仪- 另一种常用的并行设备是并行端口扫描仪。并行端口扫描仪是 SCSI 扫描仪的流行替代品，因为它们易于安装。
外部驱动器 -并行端口在外部驱动器中很受欢迎，例如Iomega Zip 驱动器，可以将其从一台计算机上卸下并连接到另一台计算机。
苹果电脑上的并行端口【什么是并行端口？主板IEEE1284等标准介绍】Apple Macintosh 计算机使用SCSI作为其接口，它是并行的，但与 IBM 兼容计算机使用的并行端口相比更加灵活。苹果电脑从未使用过并行端口。
