电力变压器和配电变压器的区别

变压器是一种利用电磁感应的方式将交流电系统变换成一个或多个频率相同、但电流、电压值不同的交流电系统的电气装置。变压器在电力系统中的作用非常重要，因为它能够在适当的电压水平下经济、可靠和安全地发电、传输和分配电力。

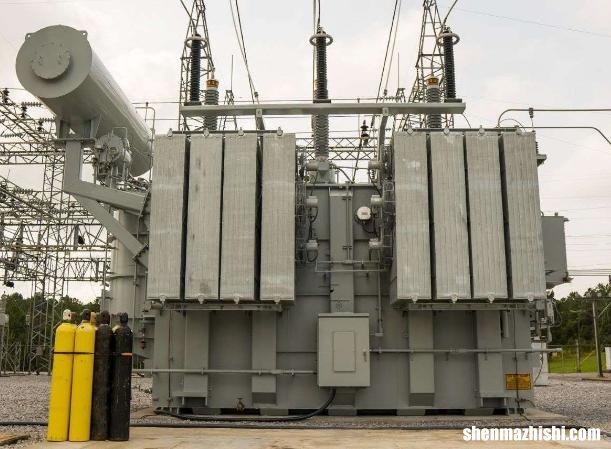

文章插图
什么是电力变压器？变压器是静态电机，其中通向设备的所有初级设备的一级电能在所有次级绕组中被转换为二级电能。电的频率相同，但有一定程度的相移。
不同水平的一次和二次电能是通过不同数量的电线实现的，并且取决于电线的厚度。带数与感应电压直接相关，而导线的粗细与最大感应电流或变压器功率有关。
能源变压器在配电系统中发挥着非常重要的作用。从一般角度来看，变压器由三个主要部分组成：磁芯、初级绕组和次级绕组。
对于多相电力变压器，最常见的变压器类型是三相。三相变压器可能有不同的初级和次级耦合模式，基本的耦合类型是星形（Y 或 Wye）和三角形（Delta）连接（D）。
绕组也可以连接到双星形或环路 (Z) 。这些类型耦合之间的差异在于电压和电流的线值和相位值。根据绝缘类型，电力变压器分为：

油变压器：由于价格低廉且可靠性高，占 EES 装机电力的 95% 以上，它们适用于所有电压（0.4 – 1000 kV）和所有功率范围（50 kVA 至几百 MVA）
干式变压器：用于空间不足和有火灾危险的地方（矿井、地铁等）。生产电压为 0.4 至 35 kV
SF6变压器：近年来使用，适用于所有电压。

什么是配电变压器？配电变压器将电压水平转换为最终线路（最终）值——直接传送给最终消费者，从而可以立即使用。
能源变压器和配电变压器最常见的磁芯配置是“E”磁芯内核。尽管变压器衬里的形式（质量、类型、厚度）和壁垒排列技术（阶梯搭接等）有大量变体，但这种类型被认为是经典和传统的。
三相变压器的三个支柱是有源的，这意味着当变压器运行时，它们被电流流过的绕组包围。
电力变压器和配电变压器的区别

电力变压器和配电变压器的定义

由于电压是在较低电压范围内产生的，但该范围内的传输具有较大的能量损失，因此需要提高电压水平。电力变压器是一种在不改变频率的情况下升压以确保电力有效传输的电气设备。另一方面，配电变压器会在系统中的某个点降低电压，此时电力（电压）可供消费者使用。

电力变压器、配电变压器规格

电力变压器的额定电压较高，例如 400、200、110、66、33…kV，额定电压通常高于 200 MVA 。配电变压器用于较低电压范围，例如 11、6.6、3.3 KV、440、230 V），额定容量通常小于 200 MVA 。

电力变压器和配电变压器的效率值

电力变压器的效率约为 100%（负载位于车站附近）。随着负载波动，配电变压器的效率有所不同 (60 – 70%) 。

电力变压器和配电变压器的尺寸

电力变压器尺寸较大（且较重）并且安装更加困难。

电力变压器和配电变压器的损耗

电力变压器直接连接，并且具有相当恒定的负载。通常，铁损和铜损在最大满载时匹配为最佳。对于配电变压器来说，随着负载波动，损耗随时间变化更大——最佳损耗通常在满负载的 75% 时实现。

电力变压器、配电变压器的绕组连接方式

【电力变压器和配电变压器的区别】对于电源变压器，初级绕组采用星形连接，次级绕组采用三角形连接。在配电变压器中，初级为三角形，次级为星形。
电力变压器与配电变压器的总结

变压器本质上是一个能量转换器。电力从初级绕组传输到次级绕组，仅改变电压和电流的大小。电力或电力的传输效率相当高，对于电力变压器来说约为 100% (98) 。电力变压器升高电压以将其传输到更远的距离（随着传输线路中的电压下降，损耗增加）。
配电变压器是降压变压器——中低压范围的变压器。它们降低电压水平以便在需要的地方使用。
