红白黄音频线接法图解 3.5音频线三根线怎么接

您有没有注意到耳机中的不同电线？
你知道这些电线的用途吗？
一根耳机线中大约有 3-4 根线，每根线都有其特定用途。
您还会注意到这些电线的颜色不同，您一定想知道这些颜色的含义有什么关系。
在某些特殊场景我们需要手工焊接3.5mm音频线接头，但是问题来了，很多人不知道3.5音频线三根、四根怎么接？下面IT备忘录小编就给大家提供下3.5音频线接法图解。

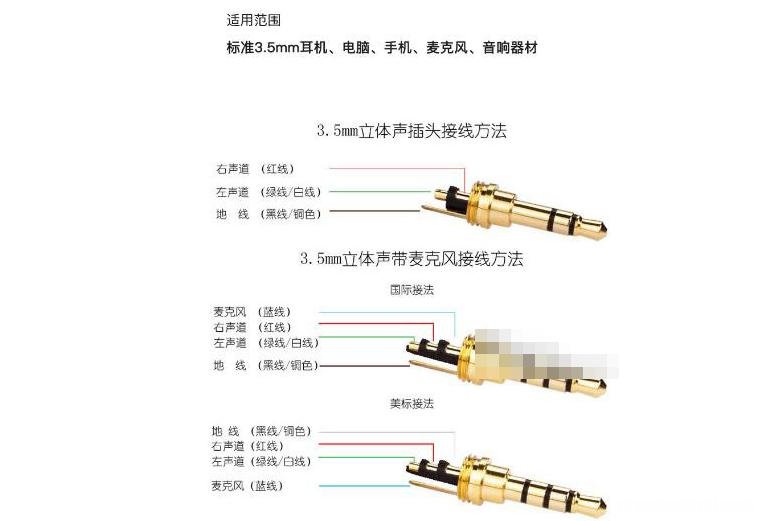

3.5mm音频插座引脚图

文章插图
耳机线颜色代表什么？
耳机线的颜色编码并不通用，每个品牌都使用相似的颜色来映射不同的端子，例如苹果耳机。
如果您想了解电线的含义，可以通过输入品牌名称进行互联网搜索。但是，另一种找出答案的方法是测试您的耳机。
大多数音频线有四种不同的颜色。在这四个中，一个用于右音频，一个用于左音频，第三个用于地面。虽然这取决于制造商为每根电线使用颜色，但标准颜色是红色、蓝色和绿色。
第四根线用于MIC / 麦克风。一般厂家都会给地线赋予铜色。
电线的颜色重要吗？影响线缆功能和干扰音质的不是颜色，而是线缆的编织和长度。

文章插图

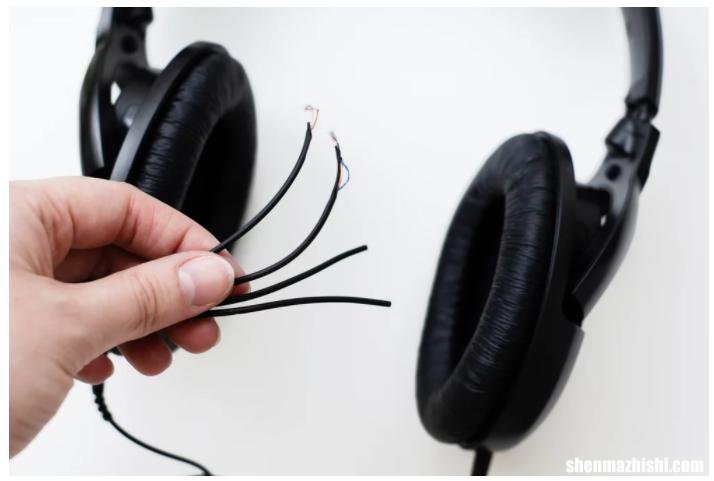

坏掉的耳机特写。断线伸出。在白色背景上需要修复。

耳机线颜色代码如上所述，您将主要找到红色、蓝色和绿色通道。红色和绿色通道大多成对出现，而有时，您可能会发现三种不同的颜色。
音频线颜色编码：三极或三线耳机插孔 – TRS您将在 TRS（Tip、Ring 和 sleeve）耳机或音频插头中看到三个部分。
第一个是传输左声道音频信号的Tip；
第二个是承载右声道音频信号的环。
第三个是套管，它为左右音频通道提供接地信号。
您会看到这种带有旧耳机、音频线或 Aux 线的耳机插头，它没有麦克风功能。
在这里，您会发现耳机端子的三种颜色代码：红色、蓝色和绿色，其中绿色电缆或电线用于接地信号，红色用于右声道，蓝色用于左音轨/左扬声器。
但是，不同的制造商可能对电线使用不同的颜色代码。
音频电缆颜色编码：4 极或 4 线耳机插孔端子 – TRRS与 TRS 插头相反， TRRS 插头/唱机插头的中心销有四个部分。它不是一个环，而是两个环，上下两个。
Tip 承载左声道信号，上面的 Ring 用于右声道，下面的 Ring 用于麦克风。
其余的 Sleeve 类似于用于接地信号的 TRS 。
这些线的颜色编码与 TRS 相同，即红色代表右音频，蓝色代表左音频，黄色代表麦克风，绿色是所有音频通道的公共接地点。
如何重新连接耳机？如果您的耳机停止工作，您可以重新接线。重新接线之前，您必须学会使用电烙铁，因为它不像涂胶水。
如果您不知道如何焊接接头，请先使用测试仪进行连续性检查。大多数时候，您会发现电缆的插头、铰接点或母插孔的入口有问题。
重新接线时，首先断开连接器。
将电缆从插头和电缆连接处剪开一英寸以将其移除。确保均匀地切割电线，以免损坏电线。
现在，切断电线的外皮。去除外护套后，更换连接器就变得容易了。
如果发现断线，请使用热缩管或电工胶带进行修补。如果电线磨损，您可以使用烙铁并用电工胶带缠绕电线。以这种方式进行维修或重新布线将为您节省与制造商进行维修的时间和成本。
取下耳机线后，您可以轻松地将驱动器重新连接到电线上。首先，扭动电线使其连接，或者您可以弯曲破损的耳机驱动线。当电线聚集在一起时，您可以弯曲它们直到它们相互接触。
您会发现音频信号再次传输。这种方法的唯一缺点是您必须戴上耳机来检查您是否进行了正确的连接。
结论因此，您会看到耳机线颜色代码并不重要，因为没有固定的颜色代码。这取决于品牌为特定电线映射特定颜色。因此，最好在使用之前阅读手册或在线查看说明。
